試行 クランプメーター

以前、購入していたモノで、温度、電圧、電流が計測でき、データをBluetoothでスマホへ送り、ロギングデータ(時系列計測値)を取得できるとのこと。価格4000円台(訂正)とやすかったので、アマゾン川で釣られてしまった。

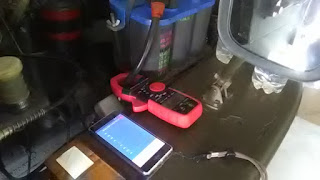

エンジン始動時の直流電流の計測を試す。プラスコードをクランプ。サンプリング周波数は1～2Hzに設定可能。温度計測なら十分かな。

このとき、直流電流のモードだけ、グラフを描くが、数値データが出力できない事が判明。販売元に問い合わせるも、案の定、反応なし。

後日、スマホのアプリを再インストールすると、直流電流の数値データを取得できるようになった。

下記は、軽自動車で計測した結果である。

縦軸が電流。プラス側が充電。マイナス側が放電。

縦軸が電流、横軸が時間。サンプリング周波数2Hz　0.5秒ごとのデータである。キーONで数A消費。スタートで、大電流が流れる。グラフはスケールオーバーしているがデータは取得できている。放電から発電へ転じた時点までが、始動にかかった時間になる。

Min.の値が、始動時の最大電流で、131.2A とのこと。精度が未知であるが、なんか計れているようである。

さて、何にどう使うか。
